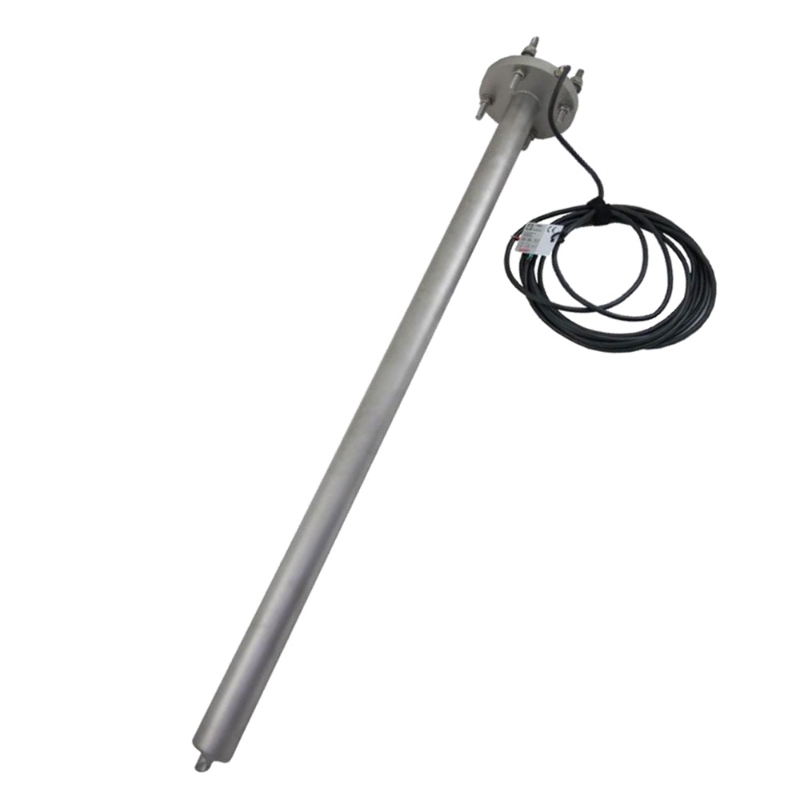

Las Baldwin™ Series Heated Filter Probes son sondas de extracción directa diseñadas para la toma y acondicionamiento primario de muestras gaseosas en sistemas de monitoreo continuo de emisiones (CEMS) y análisis de procesos industriales. Su función principal es extraer la muestra, eliminar partículas y evitar la condensación antes de que el gas ingrese a la línea de muestra calefaccionada.
Función principal
- Extracción directa de muestras gaseosas desde conductos o chimeneas.
- Retención de material particulado.
- Prevención de condensación en la etapa inicial de muestreo.
- Protección del sistema de transporte y de los analizadores.
Aplicaciones
- Sistemas CEMS.
- Centrales termoeléctricas.
- Refinerías.
- Petroquímica.
- Incineradores.
- Procesos industriales con gases calientes y húmedos.
- Monitoreo de emisiones reguladas.
Características constructivas
Sistema de filtración integrado
- Filtración de partículas directamente en el punto de muestreo.
- Diseño orientado a minimizar pérdidas de muestra.
- Reducción del ingreso de partículas a líneas y analizadores.
Sistema Sure-Lock
- Diseño de filtro de seguridad.
- Reducción del riesgo de fugas durante la operación.
- Mayor hermeticidad del sistema.
Materiales disponibles
- Conjuntos filtrantes con recubrimiento Durinert®.
- Conjuntos filtrantes con recubrimiento Teflon®.
Configuraciones disponibles
Modelo 4P-34C-R
- Equipado con sistema de limpieza por soplado (blowback).
- Diseñado para aplicaciones con alta carga de partículas.
Modelo 4P-34C-R-Z
- Incluye opción Z-Purge.
- Apto para ambientes Clase I División II.
Sistema de limpieza
Air Blowback
- Limpieza automática mediante aire de soplado.
- Reduce acumulación de partículas en el elemento filtrante.
- Extiende los intervalos de mantenimiento.
- Adecuado para procesos con elevada concentración de sólidos.
Capacidades de integración
Analizadores
- Capacidad de alimentación para hasta 6 analizadores de gases.
Gases de calibración
- Hasta 8 canales de gases de calibración.
Conexiones y accesorios
- Conectores de tubo de instalación sencilla.
- Manifold tipo block and bleed.
- Transmisor de presión opcional.
- Compatibilidad con líneas calefaccionadas.
- Integración con sistemas completos de acondicionamiento de muestra.
Función de calentamiento
El calentamiento de la sonda permite:
- Mantener la muestra por encima de su punto de rocío.
- Evitar condensación prematura.
- Reducir pérdidas de compuestos solubles en agua.
- Preservar la composición original de la muestra gaseosa.
Compatibilidad con sistemas de acondicionamiento
Las sondas pueden utilizarse junto con:
- Enfriadores termoeléctricos.
- Sistemas de secado Nafion™.
- Sistemas GASS.
- Filtros coalescentes.
- Scrubbers de amoníaco.
- Scrubbers de ácidos.
- Sistemas completos de acondicionamiento de gases.
Ventajas técnicas
- Toma de muestra directamente en el punto de proceso.
- Eliminación temprana de partículas.
- Prevención de condensación antes de la línea calefaccionada.
- Disponibilidad de sistemas de limpieza por soplado.
- Compatibilidad con gases de calibración múltiples.
- Adaptación a aplicaciones con elevada carga de partículas.
- Materiales resistentes a ambientes corrosivos.
- Configuraciones aptas para áreas clasificadas.
