Sistema para Preparación de Patrones de Calibración de gas en rack para industria modelo GMRACK

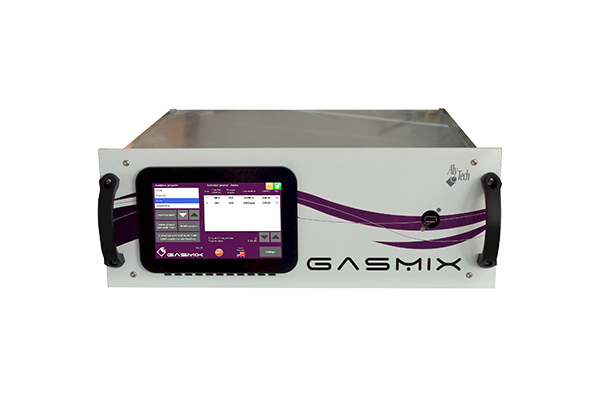

El GMRack es un sistema industrial de mezcla y dilución de gases basado en la tecnología GasMix™, diseñado para la preparación automática de patrones de calibración directamente en planta o en casetas de analizadores.

Está montado en un rack estándar de 19″ e incorpora un sistema de control integrado que permite generar mezclas gaseosas para calibración, validación, linealización y ensayo de analizadores de gases.

Arquitectura del Sistema

Configuración

• Montaje en rack industrial estándar de 19″.
• Capacidad de 2 a 6 canales de gas.
• Computadora integrada.
• Pantalla táctil de 5″.
• Puerto USB frontal.
• Comunicación Ethernet para operación remota.

Versiones

• Versión con pantalla táctil integrada.
• Versión G-Rack sin pantalla, operada de forma remota mediante software GasMix™.

Capacidades de Mezcla

Número de Canales

• Entre 2 y 6 canales de gas.

Mezcla Simultánea

• Hasta 4 canales mezclados simultáneamente.

Relación de Dilución

• Hasta 1:10.000 respecto de la concentración inicial.

Rango de Operación de los Controladores de Flujo Másico (MFC)

• 2 % a 100 % de escala completa.

Rendimiento

Precisión de Flujo

• ±1 % del valor de consigna en toda la escala.

Repetibilidad

• Menor al 0,1 % del valor de consigna.

Tiempo de Respuesta

• Menor a 5 segundos para alcanzar el punto de ajuste.

Compatibilidad de Gases

Compatible con:

• Gases puros.
• Mezclas gaseosas concentradas.
• La mayoría de gases reactivos y agresivos.

Sistema de Control y Software

Software GasMix™

Funciones principales:

• Mezcla y dilución automática de gases.
• Secuencias automáticas de múltiples pasos.
• Programación de rutinas de calibración.
• Secuencias de linealización.
• Generación de mezclas bajo demanda.
• Almacenamiento y recuperación de procedimientos.
• Registro de auditoría (Audit Trail).
• Trazabilidad completa de operaciones.

Control Remoto

• Comunicación Ethernet.
• Operación remota desde PC.
• Transferencia de proyectos mediante USB.

Integración con Analizadores

Permite:

• Accionar válvulas de inyección externas.
• Enviar señales de inicio a analizadores.
• Automatizar procedimientos de calibración.

Comunicaciones

Interfaces Disponibles

• Ethernet.
• USB.
• Relés de entrada/salida.
• Comunicación TTL.

Especificaciones de Proceso

Presión de Entrada

• Nominal: 3 bar.
• Máxima: 8 bar.

Presión de Salida

• Atmosférica.
• Opcionalmente disponible para presiones superiores.

Conexiones

• Racores Swagelok de 1/8″.
• Otras conexiones disponibles bajo pedido.

Alimentación Eléctrica

• 90 a 260 VAC.
• 50/60 Hz.
• Corriente: 1,5 a 4 A.

Condiciones Ambientales

Temperatura de Operación

• 10 °C a 50 °C.

Especificaciones Mecánicas

Dimensiones

• 48,3 × 34,5 × 18 cm.

Peso

• Aproximadamente 9 kg (dependiendo de la configuración).

Funciones Opcionales

• Regulación automática del caudal de salida.
• Tuberías calefaccionadas para gases específicos.
• Interfaces de comunicación personalizadas.

Aplicaciones

Calibración y Validación

• Analizadores de gases.
• Cromatógrafos de gases.
• Microcromatógrafos (µGC).
• Equipos FTIR.
• Sistemas de monitoreo continuo.

Industria

• Bancos de ensayo para sensores de gas.
• Ensayos de linealidad.
• Determinación de límites de detección (LOD).
• Determinación de límites de cuantificación (LOQ).

Medio Ambiente

• Calibración de analizadores para monitoreo de calidad de aire.
• Aplicaciones en laboratorio y campo.

Biocombustibles

• Calibración de analizadores para caracterización de biocombustibles.

Automoción

• Bancos de motores.
• Control de emisiones.

Investigación

• Generación de mezclas gaseosas complejas.

Normativa

• Cumplimiento con ISO 6145-7 para preparación de mezclas gaseosas mediante métodos dinámicos.

Características Técnicas Destacadas

• Montaje en rack estándar de 19″.
• Hasta 6 canales de gas.
• Mezcla simultánea de hasta 4 gases.
• Dilución hasta 1:10.000.
• Precisión de ±1 % del setpoint.
• Repetibilidad inferior al 0,1 %.
• Tiempo de respuesta menor a 5 s.
• Pantalla táctil integrada de 5″.
• Comunicación Ethernet y USB.
• Control local o remoto.
• Integración directa con analizadores.
• Registro de auditoría para trazabilidad completa.
• Compatibilidad con gases puros, mezclas y gases reactivos.
