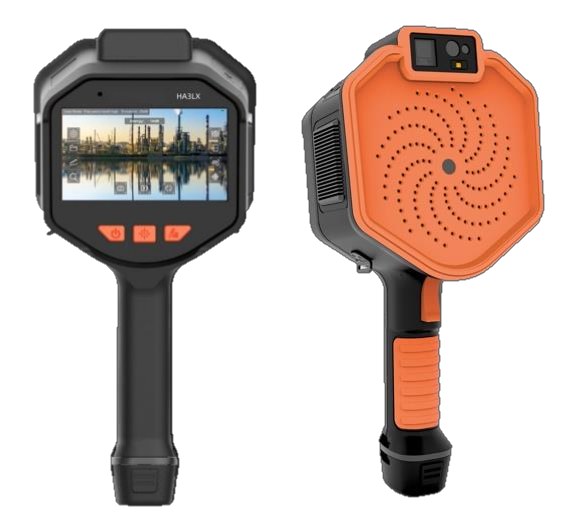

Cámara acústica industrial para detección de descargas parciales, fugas presurizadas y diagnóstico mecánico. Equipada con 144 micrófonos MEMS, cámara de 13 MP y certificación ATEX para áreas clasificadas.
Aplicaciones
- Detección de descargas parciales (PD).
- Localización de fugas de aire comprimido y vacío.
- Diagnóstico de rodamientos y fallas mecánicas.
- Mantenimiento predictivo.
- Cálculo de pérdidas energéticas y emisiones de CO₂.
Sistema acústico
| Micrófonos | 144 MEMS |
| Banda de frecuencia | 2 a 150 kHz |
| Rango dinámico | -30 a 120 dB |
| Resolución angular | 1° a 0,125° |
| Resolución espacial | ≤ 1 cm a 1 m |
| Distancia de detección | 0,3 a 210 m |
| Rango dinámico multipunto | 18 dB |
Sensibilidad acústica
| 10 kHz | 2 dB SPL |
| 40 kHz | -10 dB SPL |
| 60 kHz | -5 dB SPL |
| 80 kHz | 15 dB SPL |
| 100 kHz | 25 dB SPL |
Detección de fugas
| 2,5 m | 0,032 l/min |
| 6 m | 0,004 l/min |
| 11,5 m | 0,3 l/min @ 120 kPa |
Funciones integradas de localización automática, estimación de caudal, cálculo de costos y emisiones de CO₂.
Cámara y pantalla
| Cámara | 13 MP |
| Campo de visión | 72° ±3° |
| Resolución foto | 4K (3840 × 2160) |
| Resolución video | 1920 × 1080 a 60 fps |
| Zoom digital | 1x, 2x, 4x y 8x |
| Pantalla | LCD táctil 5″ Full HD |
Telémetro láser
Conectividad
- Wi‑Fi 2,4 y 5 GHz.
- Bluetooth 4.2.
- USB-C.
- Protocolos OTG, FTP y RTSP.
- Monitoreo mediante auriculares.
Almacenamiento
| Memoria interna | 128 GB |
| Capacidad máxima | Hasta 2 TB |
| Nube | Opcional |
| Formatos | JPG, MP4 y LFXS |
Software
- Análisis integrado en el equipo.
- Generación automática de informes PDF.
- Software de análisis para PC.
- Plataforma cloud opcional.
- Notas con texto, voz, fotos y GPS.
Alimentación
| Batería | 7,2 V / 4,7 Ah |
| Autonomía | Hasta 3,5 h |
| Modo espera | Hasta 7 h |
| Tiempo de carga | 2,5 h |
| Carga rápida | PD 2.0 |
Datos físicos
| Peso | 980 g |
| Dimensiones | 333 × 152 × 115 mm |
| Protección | IP54 |
| Montaje trípode | UNC 1/4-20 |
Condiciones ambientales
| Operación | -20 °C a 55 °C |
| Almacenamiento | -40 °C a 85 °C |
| Humedad | 10 % a 95 % |
Certificaciones
- IEC 62368-1
- ATEX Ex ib IIC T4 Gb
- ATEX Ex ib IIIC T80°C Db
Incluye
- Cámara HA3X.
- 2 baterías recargables.
- Cargador USB-C.
- Base de carga.
- Cable USB-C.
- Correa de mano.
- Maletín rígido.
- Memoria USB.
- Lector de tarjetas.
- Guía rápida y documentación.
