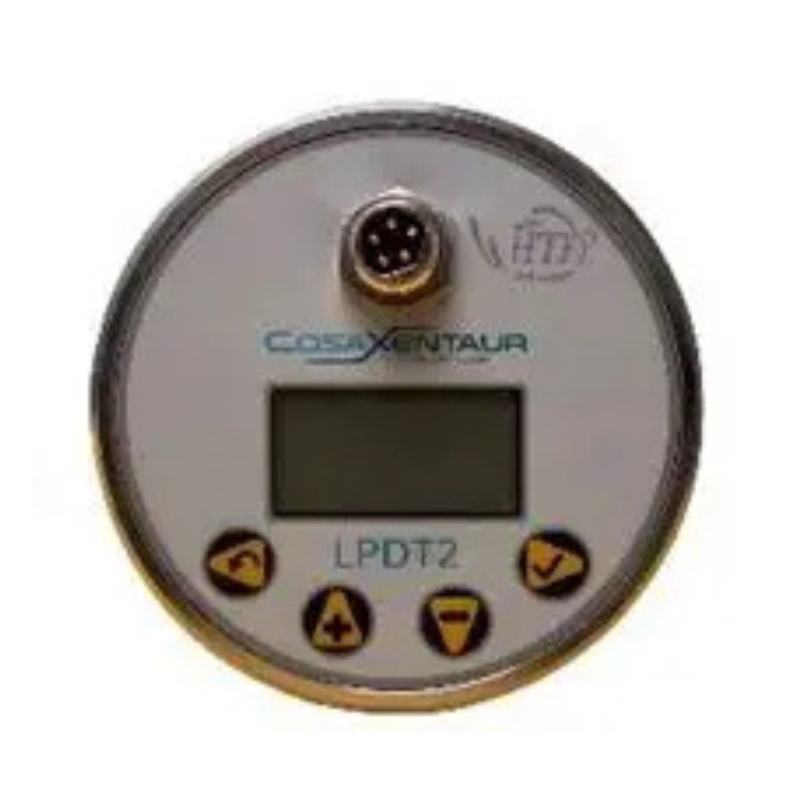

Analizador de Humedad y DEW Point ultracompacto serie LPDT2

El LPDT2™ es un transmisor de punto de rocío ultracompacto alimentado por lazo de corriente (loop-powered), disponible en versiones con y sin display integrado. Está diseñado para la medición continua de humedad en gases industriales y aplicaciones de control de procesos.

Características generales

• Transmisor ultracompacto alimentado por lazo de corriente.
• Disponible con display LCD o sin display.
• Salida analógica 4-20 mA.
• Comunicación digital Modbus RS-485.
• Configuración local mediante pulsadores en la versión con display.
• Carcasa NEMA 4 / IP66.
• Bajo costo de mantenimiento y operación.
• Display orientable para facilitar la lectura.
• Opciones para áreas clasificadas.

Tecnología de medición

Utiliza sensores de punto de rocío de óxido de aluminio Al₂O₃ de alta capacitancia con tecnología Hyper-Thin-Film (HTF).

Modelos de sensor

XTR-100

• Rango de medición: -100 °C a +20 °C.
• Equivalente: -148 °F a +68 °F.

XTR-65

• Rango de medición: -65 °C a +20 °C.
• Equivalente: -85 °F a +68 °F.

Desempeño metrológico

Exactitud

• ±3 °C de punto de rocío en todo el rango de medición.

Repetibilidad

• ±0,5 °C de punto de rocío.

Resolución

• 0,1 °C de punto de rocío.

Condiciones de operación

Temperatura ambiente

• -10 °C a +70 °C.
• Clasificación térmica T5.

Temperatura de almacenamiento

• -40 °C a +80 °C.

Flujo de muestra

• Entre 1 y 4 LPM.

Presión máxima de operación

• 340 bar (5000 psi).

Calibración

Calibración de fábrica

• Calibración multipunto.
• Trazabilidad NIST/NPL.

Calibración en campo

Versión con display:

• Calibración de punto único.
• Span Check.
• Ajuste de offset.

Electrónica

Indicador

• Display LCD de 3,5 dígitos.
• Leyendas personalizadas para unidades e indicaciones de operación.

Controles

• Cuatro pulsadores.
• Almacenamiento de parámetros en memoria EPROM.

Unidades de medición

• °C.
• °F.
• ppmv.
• lb H₂O/MM scf.
• g H₂O/m³.

Salidas y comunicaciones

Salida analógica

• 4-20 mA.
• Escalado configurable por el usuario.

Comunicación digital

• Modbus RS-485.

Funciones configurables

• Selección de unidades de medida.
• Visualización alternada de hasta dos unidades.
• Bloqueo y desbloqueo de parámetros.
• Prueba de salida 4-20 mA.
• Ajuste de escala de la salida analógica.
• Visualización de datos del sensor y número de serie.
• Ajuste de offset.

Aislamiento eléctrico

• Sensor y carcasa aislados del lazo de corriente.
• Protección mediante supresores Transorb de 33 V.

Construcción mecánica

Carcasa

• Acero inoxidable.
• Protección NEMA 4 / IP66.

Conexión eléctrica

• Conector Molex de 5 pines.

Dispositivo:

• Molex 1200905081 (macho).

Conector complementario:

• Molex 1200860192 (hembra).

Cableado

• Cable de 5 conductores.
• Longitud suministrada: 12 pies (aprox. 3,7 m).
• Posibilidad de configuración para sistemas de dos hilos.

Alimentación

• 10 a 33 VDC.

Consumo

• Entre 4 y 20 mA según el punto de rocío medido.

Certificaciones para áreas clasificadas

Estados Unidos y Canadá

• Class I, Division 2, Groups A, B, C y D.
• Class I, Zone 2, AEx ic IIC T5 Gc.

ATEX

• Zone 2, II 3 G Ex ic IIC T5 Gc.

UKEX
