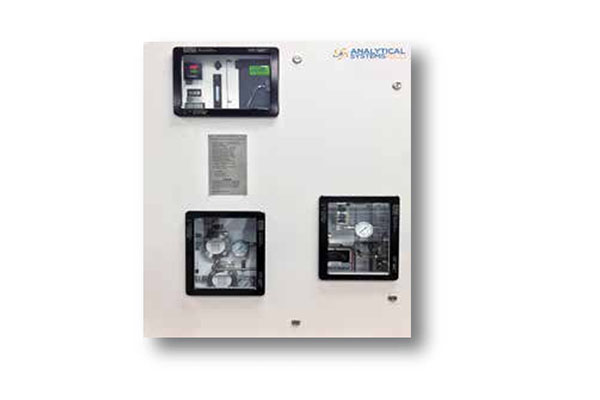

Analizador de H2S en Líquidos – Serie 205P

El KECO Model 205 PermaStream es un analizador de proceso diseñado para la medición continua de sulfuro de hidrógeno (H₂S) en corrientes líquidas. Utiliza tecnología de membrana PermaStream™ y detección por cinta colorimétrica-ratiométrica para realizar mediciones en tiempo real directamente sobre el proceso.

Aplicaciones

• Petróleo crudo ligero, medio y pesado.
• Diésel.
• Fuel oil.
• Agua producida.
• Condensados.
• Agua limpia y contaminada.
• Aminas.
• Líquidos de flujo libre.

Tecnología de medición

Tecnologías incorporadas

• PermaStream™ (ASI Membrane Technology).
• Detector Rateometric-Colorimetric Tape.
• Medición específica para H₂S.
• Operación directa a presión, flujo y temperatura de proceso.

Características operativas

• Hasta 80 lecturas por minuto.
• Medición específica de H₂S.
• Sin falsos positivos.
• Sin necesidad de calibración en campo.
• Respuesta lineal.
• Sin deriva.
• Protección del detector frente a contaminación.
• No requiere acondicionamiento de muestra.

Desempeño analítico

Resolución

• 1 ppb.

Exactitud

• ±2 %.

Repetibilidad

• ±1 %.

Linealidad

• ±1 %.

Deriva

• Nula.

Coeficiente de temperatura

• 0,01 % por °C.

Tiempo de análisis

• 0,75 segundos.

Rangos de medición

• 0 a 1 ppm.
• 0 a 10 ppm.
• 0 a 50 ppm.
• 0 a 100 ppm.
• 0 a 500 ppm.
• Rangos porcentuales.
• Rangos especiales bajo especificación.

Pantalla e interfaz

Display

• LCD alfanumérico.
• Resolución de 128 × 64 píxeles.
• Retroiluminación incorporada.

Salida analógica

• 4-20 mA aislada.

Sistema de muestreo

Requerimientos de gas portador

• Presión constante de 15 psig.
• Caudal de 150 mL/min.

Requerimientos de muestra líquida

• Caudal mínimo: 0,5 L/min.
• Presión máxima: 1.480 psig a 100 °F.

Temperatura máxima de muestra

• 55 °C en la entrada del analizador.

Requisitos de operación

Alimentación eléctrica

• 120 VAC, 3 A.
• 240 VAC, 1,5 A.

Consumo eléctrico

• 100 W nominal.
• 700 W máximo.

Gas portador

• 180 mL/min.
• Presión máxima: 15 psig.

Presión máxima de muestra

• 1.500 psig.

Condiciones ambientales

Temperatura de operación

• 1 °C a 50 °C sin calefacción ni refrigeración adicional.

Temperatura de almacenamiento

• 0 °C a 70 °C.

Dimensiones y peso

Dimensiones

• 3 ft × 3 ft × 1,5 ft.

Peso

• Aproximadamente 175 lb (79 kg), sin opciones.

Clasificación de áreas

• Clase I División 1.
• Clase I División 2.
• Zona 1.
• Zona 2.

Opciones disponibles

• Alarmas por concentración.
• Alarmas de diagnóstico y falla.
• Alarmas por bajo caudal.
• Comunicación RS-232/485 Modbus.
• Registrador de datos para descarga a PC.
• Monitoreo y control remoto mediante PC.
• Calibración automática.
